Kirish
Elektr taxtalarini funktsional sinovdan o'tkazish PCBA ishlab chiqarish jarayonida muhim qadamdir. Biroq, RF mo''tasini, osilator va soatlar kabi aniq chastotaga tayanadigan PCBA komponentlari - chastota siljishi. Chastotani o'rganish operatsiya paytida ayirboshlash chastotasining chiqish chastotasining og'ishiga tegishli. Ushbu masala beqaror qurilmaning ishlashiga, buzilgan aloqa sifatiga yoki hatto to'liq muvaffaqiyatsizlikka olib kelishi mumkin. Manzilni ko'rib chiqish Sinov muhiti, uskunalar va ishlab chiqarish jarayonlarini hisobga olgan holda kompleks yondashuvni talab qiladi.
I. Chastotani pasayish sabablarini tahlil qilish
Chastotalash bir xil omil emas, balki ko'pincha atrof-muhit va jismoniy elementlarning qo'shma effektlaridan kelib chiqadi.
- Haroratning o'zgarishi:Bu chastotalarni kesishning asosiy sababi. Kristall osilatorlar, qobiliyatli va indevborlar, harorat bilan o'zgarishlar, haroratning rezonans chastotasiga ta'sir ko'rsatadigan komponentlar parametrlari.
- Elektr ta'minoti tebranishlari:Kuchsiz kuchlanish va joriy darajadagi tebranish materiklarining hissiyotlarini siljishi mumkin, natijada chastota o'zgarishi.
- Elektromagnit shovqin (EMI):Boshqa elektron qurilmalardan elektromagnit shovqin, elektr uzatish liniyalari yoki ichki zanjirlar sezgir chastotali chastota mikrosituralarida, inobatga olishni inobatga olish mumkin.
- Komponentlar:Barqaror sharoitlarda ham, tarkibiy qismlarning fizik xususiyatlari vaqt o'tishi bilan asta-sekin o'zgaradi. Bu uzoq vaqt - asar effekti sekin chastota siljishini keltirib chiqaradi.
- Lehimlash jarayoni:PCBA ishlab chiqarish paytida, lozimlar harorati yoki duratlar billenlik barqarorligini buzadigan kristalli osilanuvchilar kabi sezgir qismlarga doimiy zarar etkazishi mumkin.
II. Chastotani aniqlash uchun strategiyalar va echimlar
PCBA testi paytida chastotalarni tezlashtirish va hal qilish uchun, quyidagi yondashuvlar amalga oshirilishi kerak.
1. Sinov muhitini qat'iy nazorat qiling
- Harorat - boshqariladigan muhit:Sinov uskunalari va PCBA-ni doimiy harorat va namlik poliz kamerasiga joylashtiring. Bu harorat o'zgarishi ta'sirini yo'q qiladi, bu PCBAning tug'ma chastota barqarorligini aniqlashga imkon beradi.
- Shakllash va yerga qo'yish:Tashqi elektromagnit shovqinni izolyatsiya qilish uchun RF himoyalangan to'siqlarni ishlating. Bir vaqtning o'zida, shovqin va soxta signal effektlarini minimallashtirish uchun ikkala sinov uskunalari va PCBA-ni to'g'ri asoslash.
2. Tekshiruv uskunalari va usullari
- Yuqori - aniq chastota metrlari:Yuqori - rezolyutsiya, juda barqaror chastotali hisoblagichlar yoki o'lchovlar uchun spektr analizatsiyasidan foydalaning. Ushbu asboblar daqiqali chastota o'zgarishi va PCBA chastotasining barqarorligini yanada aniqroq baholashga imkon beradi.
- Uzoq - atama sinovlari:Chastotani o'tkazish dinamik jarayon. Sinov bir lahzali o'lchovlar emas, balki - - dan - dan keyin - dan keyin - chastotasini yozib olish kerak. Bu potentsial sekin drift muammolarini aniqlashga yordam beradi.
- Termal velosiped sinovi:Real - World Haroratni boshdan kechirganlar. PCBA ni harorat nuqtalarida tezroq o'lchash chastotasini o'lchash uchun bir nechta tsikl uchun joylashtiring. Bu issiqlik stress tufayli yuzaga keladigan chastota driftsiyasini ta'sir qiladi.
3. PCB dizayni va ishlab chiqarish jarayonlarini optimallashtirish
- Komponent tanlash:Kam harorat koeffitsientlari va yuqori barqarorlik, ayniqsa kristalli osilator bo'lgan qismlarni ustuvorlashtirish. Masalan, - harorati qoplanadi, kristalli osilatorlar
- Elektr ta'minoti dizayni:OT - shovqin, yuqori - barqarorlik kuchi ICS va chastota qonini etkazib berishni ta'minlaydigan qo'shimcha fayllarni etkazib berish va induktorlarni kiritish.
- Joy va marshrutlash:PCBA dizaynida raqamli va yuqori - - - - quvvat oksiligi. Elektromagnit shovqinni minimallashtirish uchun er osti ko'chalari va ekranli izlarni ishlating.
- Lehim jarayonini boshqarish:Qat'iyan boshqarmoqpechkani oqizingKristal osilatorlarga o'xshash tarkibiy qismlarga issiqlik tarkibiga termal shikastlanishni oldini olish uchun PCBA ishlab chiqarish va uning eng yuqori qismida bo'lgan haroratning harorati, ayniqsa, eng yuqori haroratli va vaqtning vaqtini.
Xulosa
Chastotani o'tkazish - PCBA ishlab chiqarish va testida kompleks boshqaruvchi qiyin vazifadir. Tekshiruv muhiti, aniq sinov uskunalari va metodologiyalarini qo'llash va dizayn va ishlab chiqarish jarayonlarini ishlab chiqishda ushbu masala samarali ko'rib chiqilishi mumkin. Ushbu yondashuvni nafaqat etkazib berish paytida, balki uzoq vaqt davomida amalga oshirilishini ta'minlaydi, balki uzoq vaqt - atama barqarorligi va ishonchliligini kafolatlaydi va shu bilan yakuniy mahsulotlarning raqobatbardoshligini oshiradi.
Tez faktlarNeoden haqida
1) 2010 yilda belgilangan 200 + ishchilari,27000+ kv.m. Zavod.

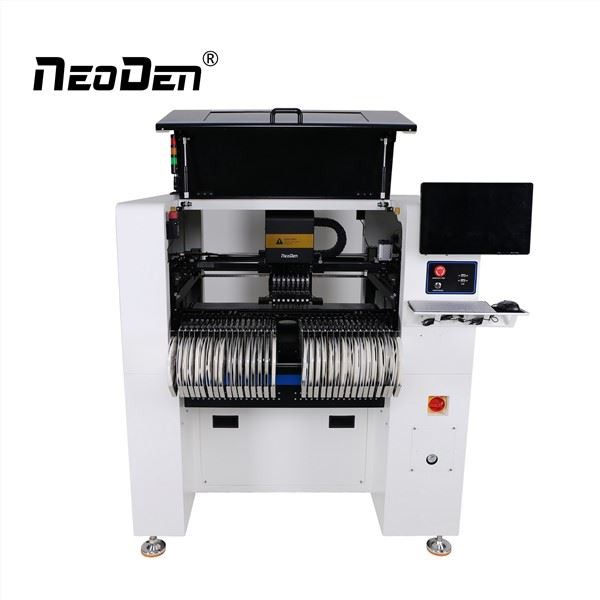

2) neoden mahsulotlari: turli xil seriyalar, Neoden Yy1, Neoden5, Neoden5, Neoden K1830, Neoden9, neoden n10p. Ketma-ket, shuningdekSMT liniyasiBarcha zarur SMT uskunalarini o'z ichiga oladi.
