Qanday Pick va Place Machine tanlash

Pick va Place Machine-ni tanlash

Pick and Pleys mashinasi - pasta, erga joylashtirish, qayta ishlanish jarayonida ikkinchi qadamdir. "Place" funksiyasi "lehim yopishtiruvchi" funktsiyasini (stencil printer) kuzatib boradi. "Joy" operatsiyalari tanadan chiqadigan komponentni tanlab oladi va uni joyiga tushiradi. Tanlash va joylashtirish operatsiyalarining eng oddiy shakli qo'l bilan, ya'ni qo'ldan bir bo'lakdan bir binoni qo'l bilan yig'ib, bir juft jingalak va kattalashtirish oynasi yordamida uni kartaga joylashtirib, temir lehim bilan ishlangan.

Agar siz faqat tasodifiy taxtalarda bo'lsangiz, ushbu uslub yaxshi ishlaydi. Ko'rib chiqilishi kerak bo'lgan boshqa narsalar - tarkibiy qismlarining hajmi (katta yoki kichik) - qo'l va lehim uchun zarur bo'lgan vaqtga ta'sir qiladi. Yaxshi chiziq tarkibiy qismlari yana bir masala bo'lib, unda aniqlik va aniqlik talab etiladi va inson omili o'ynaydi. Keyinchalik bu ish ko'proq zerikarli va vaqt talab qiladi.

Birinchidan, biz kuniga bir nechta ishlab chiqarish hajmiga o'tishdan manfaatdor foydalanuvchilar uchun avtomatlashtirilgan qo'llanmalarga e'tibor qaratamiz. To'liq avtomatik tizimlar etarli darajada murakkab bo'lib, ularni alohida-alohida qoplashimiz kerak.

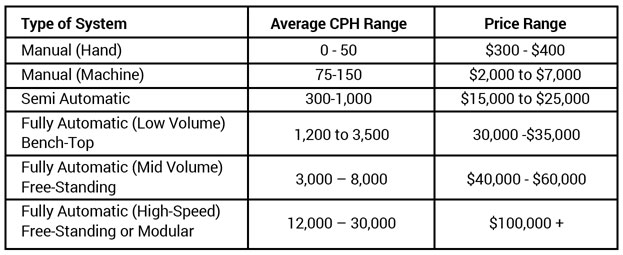

Ishlab chiqarish hajmi

Keling, har xil mexanik qo'lda ishlaydigan tizimlar uchun ishlab chiqarish intervallarni bilan murojaat qilaylik. Taqqoslash uchun, barcha elektron kartochkalar kattaligi va murakkabligi bilan farqlanadi, shuning uchun biz soatiga yoki soatiga komponentlar bo'yicha birliklar haqida gaplashamiz. Bu sizga qanaqa avtomatizatsiya darajasini aniqlashga yordam beradi.

O'lchovning juda past tomonida - qo'lda qo'llash tizimidan foydalangan holda - mashinadan foydalanilmaydigan qo'lda joylashtirish uchun mos keladigan al asboblar. Spektrning yuqori qismida ushbu mashinalar tez-tez modulyar yoki yuqori tezlikda qarovsiz ishlash uchun moslashtirilgan. Ushbu bozordagi xaridorlar, birinchi navbatda, boshlang'ich qiymatdan ko'ra ko'proq ROIga murojaat qilishadi.

Shakl 1: Qo'l ustasi va qo'llab-quvvatlash uchun qo'l dayamasi misoli

Qo'l va yarim avtomatik tizimlar

Kichik qo'llash va joylashtirish tizimini qo'lda ishlab chiqarish hajmini bosqichma-bosqich oshirib, sifati yaxshilanishi kerak, shuning uchun qayta ishlashni yoki rad etishni kamaytirish kerak. Biroq joylashtirishning aniqligi operatorning imkoniyatlari bilan cheklangan. Mashinada qo'llaniladigan manuel tizimning afzalliklari quyidagilardan iborat:

• Kamroq operator charchoq

• Bundan kam joylashuv xatolar

• Yaxshiroq nazorat

• Kengaytirilgan rentabellik, kamroq qayta ishlash

Mashina quvvatidagi qo'lda ishlaydigan tizim, masalan, vakuum boshlovchi yoki qalam bilan XY indeksatorli jadval kabi xususiyatlarga ega bo'lishi mumkin; Operator charchoqni kamaytirish uchun ergonomik birikma; va X va Y ga qo'shimcha ravishda k (rotatsiya) va Z (balandlik) joylashishni aniqlash uchun qo'shimcha qotishmalar.

2-rasm. Komponentli tovoqlar va oziqlantiruvchi qurilmalar

Ayrim mashinalar, stencil printer ishlatilmaganda komponentni taxtaga joylashtirishdan oldin qo'llaniladigan ixtiyoriy suyuq lehim joylashtiruvchi dispenserni taklif qiladi. Qo'shimcha imkoniyatlar quyidagilardan iborat:

• Komponentlarni boshqarish uchun tovoqlar

• Suyuq dağıtıcı

• Qopqoqni oziqlantiruvchi vositalar

• Oziqlantiruvchi tokchalar

• Tushuntirish yordami opsiyasi

• Majburiy emas stendlar

Ko'pgina hollarda, mashinaga ko'maklashadigan qo'lda ishlaydigan tizimlar faqat yalang'och narsalar bilan sotib olinadi va kerakli variantlarni keyinroq zarur bo'lishi mumkin.

Shakl 3: Vizual quvvat vositasi

Yarim avtomatik tizimlar

Bugungi kunda bozordagi ba'zi avtomatlashtirilgan tizimlarning ortib borayotganligini hisobga oladigan bo'lsak, hozirda juda kam sonli yarim avtomatik mashinalar mavjud. Dastlab, qo'lda to'liq avtomatik tizimlar sekinlashishi juda qimmatga tushadigan va qo'lda ishlashga yordam berish uchun ba'zi xususiyatlar bilan ta'minlangan bir vaqtning o'zida joriy etildi.

Keyinchalik "ishlab chiqilgan qo'lda" tizimlar deb ataladigan, yarim avtomatik tanlov va joylarni joylashtirish mashinalari odatda komponentlarning qaerga borishini ko'rsatadigan ko'rish tizimiga ega bo'lgan kompyuter interfeysini o'z ichiga oladi, biroq joylashuvning o'zi hali qo'lda bajariladi. Ushbu turdagi mashinalar operatorga juda nozik pitch tarkibiy qismlarini past hajmli ilovalar uchun yanada qulayroq joylashtirish imkonini beradi, bu oddiy kompyuter yordamida qo'lda ishlaydigan mashinani ishlatish juda qiyin.

Foydalanish qulayligi

Ko'p yig'ish va joylashtirish mashinasi kengligi 16 "x 24" ga qadar bo'lgan ish stoli bilan jihozlangan. Bundan tashqari, tarkibiy qismlarni nazorat qilish qulayligi ham mavjud, bu esa aniq o'rganishga yordam beradi. Ko'pgina hollarda hech qanday ta'lim talab etilmaydi.

Elektr talablarini e'tibordan chetda qoldirmang. Siz sotib olgan mashinangiz o'zingizning sharoitingizda plug-va-pleyerni yangi kabelni tortmasdan yoki adapter / transformatorda planshetdan foydalanmasligiga ishonch hosil qiling.

AVTOMATIK PICK AND PLACE MAKINALARI

Mashina qobiliyatining ikki jihati - aniqlik va takroriylik, Pick va Place markazlashtirilgan usullari haqida gapiramiz.

Aniqlik va takroriylik

Ishlab chiqarish mashinalari uchun, odatda, +/- .001 "gacha bo'lgan aniqlik bilan va 12 mili gacha pishirish qobiliyatiga qayta ishlov berishni tavsiya qilamiz. Kamroq mashinalar, odatda, ushbu specga mos kelmaydi, shuning uchun bu xabardor bo'lish kerak.

Eng arzon narxlardagi mashinalar, agar aniq bo'lmasa, takrorlanuvchanlik jihatlariga yordam beradigan kompyuter yoki dasturiy ta'minot bilan standartlarga mos kelmaydi. Ba'zi birlari zamonaviy texnologiyani taklif qilsa ham - ko'pi buni qilmaydi.

PICK AND PLACE MARKAZI METODLARI

Pikap va joylashtirish uchun to'rt (4) usul mavjud:

• Markazlash mexanizmi yo'q

• Lazer markazlashtirilishi

• Mexanik (jag'lar)

• Tuyulgan markazlashtirish

1. 1- usul: Komponentning yig'ish nuqtasiga tayanishdan boshqa hech qanday markazlashtiruvchi mexanizm yo'q . Boshqacha qilib aytadigan bo'lsak, bu qism jamoat boshi tomonidan olingach, jismonan markazga bo'linmaydi va agar u asbobdan tashqarida olib tashlangan bo'lsa, taxtaga o'ralgan holda o'chiriladi. Bu aniq joylashish uslubi emas, chunki aniq aniqlik yo'q. Siz sevimli mashg'ulotlariga yoki o'qituvchilar tomonidan ishlatiladigan ushbu usulni topishingiz mumkin, ammo, albatta, aniq ishlab chiqarish muhitida turmaydi. Ko'pgina variantlar ham mavjud emas va uzoq muddatli ishonchlilik shubhali.

• a. Taroziga solingan: past narx.

• b. Kamchiliklari: past adolatli, takrorlanadigan va uzoq muddatli ishonchlilik, variantlar yoki ehtiyot qismlar.

• v. Hajmi oralig'i: aniqlanadigan toleranslar yo'q

4-rasm. Mexanik markazlashtirish

2. 2- usul: Mexanik markazlashtiruvchi jag'lar yoki barmoqlar Ushbu usulda komponent tanlangan va X-Y o'qi bo'yidagi bosh markazida joylashgan. Odatda, bu usul +/-. 001 "aniqlikda o'rnatilishi va takrorlanishi oson. Ushbu markazlashtirilgan usul odatda pastdan tortib to o'rta masofaga uchadigan mashinalarda topiladi.

• a. Tarozilar: o'rganish va sozlash oson; takrorlanadigan; mavjud bo'lgan eng tezkor usullardan biri; haqiqiy "on-the-fly" tizimi; arzon.

• b. Kamchiliklari: Ba'zi bir turdagi qismlarga, ayniqsa nozik yo'llarga ega bo'lganlarga mos kelmasligi mumkin.

• v. Hajmi diapazoni: 0201 paket 35 mm kvadratgacha.

3. 3- usul: Lazer markazlashtirishi Bu usulda komponent qismning markaziy joylashuvini alet boshida aniqlaydigan lazer nurlari bilan inline bo'ladi va qismning nol nuqtasini X, Y o'qlari va taxta to'g'ri joylashtirish uchun boshga nisbatan aylanish holati.

5-rasm: Mexanik kvadrat (eski versiya)

• a. Taroziga solingan: tebesssiz; on-the-fly (mexanik usuliga o'xshash).

• b. Ehtimol, bu kam ishonchli. Juda nozik komponentlar (masalan .050 nozik, bir xil sotuvchidan ham qisman farqlanishlari tufayli qayta tiklanishi kerak bo'lishi mumkin) kabi ishlov beradigan qismlarga nisbatan cheklovlar mavjud; Z o'qi (qisman qalinligi) aniqlanishi kerakligi sababli uzoqroq o'rnatish muddatini talab qiladi; Mexanik markazlashuvdan ko'ra qimmatroq, ammo Vizyon bilan bir xil.

• v. O'lchamlari diapazoni: 0402 tagacha yoki 35 mm kvadratdan kattaroq qismlarga bo'lolmaydi.

4. 4- usul: Tuyulgan markazlashtirma Bu yerda ikki xil ko'rinishga ega: Look Down and Look-Up. Pastga qarashli tuyulgan qismni to'plash uchun uni yuqoriga ko'tarishdan oldin uni ko'rib chiqadi. So'ngra uning markazini hisoblab chiqadi, uni saqlangan ma'lumotlar bazasidan rasm faylga solishtiradi, keyin komponentni tanlaydi va uni taxtga joylashadi.

• a. Tarozilar: Haqiqiy teginmagan markazlashuv; odatiy va nozik tarkibiy qismlarga ega bo'lishi mumkin; Vizyona qarashni markazlashtirilgan joylashtirish +/- .004 "ga to'g'ri keladi.

• b. Kamchiliklari: Odatda, tizimning ma'lumotlar bazasida saqlanadigan qismli tasvirlarni qanday aniqlab olishni ko'rish tizimiga o'rgatish zarurati tufayli odatdagidan ko'proq vaqtni o'rnatish; ishlov berish uchun kerak bo'ladigan vaqt oralig'i tufayli markazlashtirilgan sekinroq usul usuli; Vizual mexanik usuldan ko'ra qimmatroqdir; Qarama-qarshilikning ko'rinishi uchun uning qismi portlash nuqtasidan taxtaga joylashishi mumkin.

• v. Rang o'lchami: 0402 - 15 mm

6-rasm: Vizual markazlashtirilgan va pastga qarash

Look-Up Vision usuli - eng aniq markazlashtirilgan usul. Ushbu komponent birinchi navbatda olish maydonchasidan olinadi, komponentning pastki qismiga qarashli kamera stantsiyasiga o'tadi va uning markaziy manzilini hisoblaydi.

• a. Tarozilar: Haqiqiy baquvvat markazlashtiruvchi, nozik qismlarni ishlaydi; + / - .001 "joylashishni aniqlash qobiliyatini aniqlang

• b. Kamchiliklari: Odatda, tizimning ma'lumotlar bazasida saqlanadigan tasvirni qanday aniqlashni ko'rish tizimiga o'rgatish zarurati tufayli ko'proq vaqtni o'rnatish vaqti; ishlov berish vaqtidan markazlashtirilgan sekinroq usul; Vizual mexanik usuldan ko'ra qimmatroqdir.

• v. Hajmi diapazonlari: 01005 - 50 mm (kichikroq va batafsilroq ko'rish mumkin)

Siz tanlagan Pick-up va Centering usuli sizning ishlab chiqarish ehtiyojlaringizning sifatiga va tezligiga, shuningdek, bu aniqlikni mashinaga qanday qaytarish mumkinligiga katta ta'sir ko'rsatadi. Ammo, bu faqat boshlanish.

Har qanday murakkab mashinada bo'lgani kabi, xarajatlar va qobiliyatlarning o'zaro almashinuvi bo'ladi, ularning ba'zilari ishlab chiqarish aniqligi va rentabelligi bilan bog'liq. Biz keyingi manzilga murojaat qilamiz:

1. Mexanik joylashishni aniqlash usullari

2. Mashinasozlik

3. Lehim yopishqoq suyuqliklarni tarqatish

4. Topgan oziqlantiruvchi

Ko'rib chiqish uchun, baholash jarayonini boshlashda, sizning kompyuteringizning qaysi turiga mos kelishini aniqlaydigan ikkita asosiy omil mavjud. Birinchi asosiy omil CPH (soatiga komponentlar) va ikkilamchi omil - bu mashina qobiliyati. Ishlab chiqarish stavkalarining pick-and-place mashinasining turiga va ishlashiga qanday ta'sir qilishini tushunib olishni boshlash uchun konstruktiv bo'lsa-da, iltimos, ushbu intervalli uchun avvalgi ikki bo'limga qarang.

Mashina qobiliyati sizning ehtiyojlaringiz uchun to'g'ri avtomatik tanlov va joyni tanlashga yordam beradigan ikkinchi aniqlovchi omildir. Ushbu bobda biz oxirgi marta sifati va ishlab chiqarish rentabelligiga bevosita ta'sir qiladigan mashinaning qobiliyatining uch jihatini ko'rib chiqamiz.

KOMPONENTLARNI KO'RSATISH TIZIMLARI

7-rasm. Komponentni qabul qilish liniyasi

Har bir komponent oldingi bobda tasvirlangan usullardan biri orqali to'plangan va markazga o'rnatilgandan so'ng, keyin XY holatida taxta to'g'ri joylashtirilgan bo'lishi kerak. Joylashuv uchun odatda ishlatiladigan uchta usul mavjud:

• Bog'lanish tizimi bo'lmagan joylashishni aniqlash (Open loop system)

• Rotorli enkoderlar bilan joylashishni aniqlash (yopiq pastadir tizimi)

• Doğrusal enkoderlerle joylashishni aniqlash (yopiq pastadir tizimi)

1-usul: Joylashtiruvchi geribildirim loopi yo'q Ushbu tizimda dvigatel qismda dasturda belgilangan hajmdagi har bir XY tizmasining qadamlar soni bo'yicha bir joyga harakat qiladi, lekin aslida o'ng tomonda joy. Ushbu tizimlar joylashtirish uchun qadamli motorlardan foydalanadi.

• a. Taroziga solingan: past narx

• b. Ishonchsizliklar: ishonchsiz aniqlik; yuqori sifatli ishlab chiqarish uchun tavsiya etilmaydi

2-usul: Qaytgan enkoder bilan joylashtirish Bu usulda bir enkoder to'g'ridan-to'g'ri motor miliga o'rnatiladi va nazorat qilish tizimiga manzilni bildiradi; Biroq, faqat xy eksa haqiqiy o'rnini emas, faqat vosita holati haqida xabar beradi. Bu mashinani tashkil etadigan mexanik tarkibiy qismlarning qolgan qismiga bog'liq. Ushbu mashinalar qadam yoki servo motorlardan foydalanishi mumkin. (odatda xarajatlar bilan bog'liq)

• v. Tarozilar: past narx; bu tizim kirish darajasidagi mashinalarda keng qo'llaniladi

• g. Kamchiliklari: +/- .005 "ning odatdagi joylashuvi aniqligi"

3-usul: Lineer enkoder bilan joylashtirish Bu usulda chiziqli tarozilar mashinaning XY eksa stoliga o'rnatiladi va bu komponentlarni olib yuruvchi harakatlanuvchi nurga bir enkoder o'rnatiladi. Ushbu usul o'zining haqiqiy holatini nazorat qilish tizimiga qaytarib beradi va agar kerak bo'lsa, komponentlarni joylashtirish uchun bir necha mikrondan iborat bo'lgan (yoki odatda 12,800 soniya yoki qadam - har biri uchun) bir necha mikron ichida dasturlashtirilgan manzilga tuzatishlar kiritadi dyuymli sayohat). Ushbu turkumdagi eng yaxshi mashinalar servo motorlardan foydalanadi.

• e. Tarozilar: juda yuqori aniqlik, +/- .0005 ichida "; juda takrorlanadigan

• f. Kamchiliklari: qimmatroq ishlab chiqarish uchun qimmatroq, lekin zarur

QAYD: Enkoderning sifati (pozitsiya geribildirim sensori) butun tizimning muhim elementi va aniqligi ta'sir qiladi.

8-rasm. Barcha payvandlangan qurilish

MACHINNI QURILISh

Pick-and-pleyt mashinasini tanlayotganda uning qurilishi o'zining samarali CPH oralig'ini va oyoq izini belgilashni, shu jumladan joylashtiradigan komponentli oziqlantiruvchilar sonini hisobga olishni bilish kerak.

1. Barcha payvandlangan po'lat: eng aniq mashinada mustahkam po'latdan yasalgan po'lat quvurlardan qurilgan ramka bo'ladi. Bu aniq joylashishni aniqlash va X va Y o'qlarining yuqori tezlikda harakatlanishi uchun muhim barqarorlikni ta'minlaydi. Ushbu qurilish usuli har qanday ishlab chiqarish muhitiga tavsiya etiladi va doimiy kalibrlashni talab qilmasdan barqaror qoladi.

2. Bolt-birlashma ramkasi: Ekstrude alyuminiy yoki formali metall ramka payvandlangan ramkaga qaraganda kamroq boshlang'ich aniqlik bilan keladi va X-Y o'qi harakatlarining tez inertsiya kaymalarini boshqarolmagani uchun sekinroq ishlashi kerak. Bundan tashqari, kalibrlashdan tez-tez chiqib ketishi ehtimolga sabab bo'ladi, bu ish vaqtini, ishlamay qolish vaqtini va hosildorlikka salbiy ta'sir qiladi. (Kam xarajat odatda zaifroq qurilishni aks ettiradi.)

SOVG'ALI PASTA / AYDINLIGI DISPENSING

Har qanday tanlov va joylashtirish mashinasi suyuqlik tarqatuvchi tizimlarni taklif qilishi kerak. Eng keng tarqalgan suyuqliklar orasida lehim pastalari, yopishtiruvchi moddalar, yog'lar, epoksiyalar, oqsillar, yopishtiruvchi materiallar, plomba moddalari va boshqalar kiradi. Bu maxsus protsessor yoki alohida-alohida printer stencil yoki folga sarfini kafolatlamaydigan bir martalik PCB yig'ilishlari qurishda qimmatbaho variant.

9-rasm: Komponentli oziqlantiruvchi ish pastki

COMPONENT FEEDERS

Mashinaning ishlab chiqarilishi kichik qismlarga va ish turiga bag'ishlangan bo'lsa, oziqlantiruvchilarning sonini va turini aniqlash juda oson. Biroq, bu, odatda, kontrakt o'rnatish majmualari bilan bog'liq emas, chunki ular qanday boshqaruv kengashi va qancha ishni bajarish kerakligini bilishmaydi. Ba'zi OEM'lar, shuningdek, keng tarqalgan bir xil konfigürasyon uchun moslashuvchan bo'lishi kerak, ayniqsa, protetib va bir necha xil ishlab chiqarish taxtasi uchun bir xil mashinadan foydalanish niyatidadir. Shunday qilib, bunday holatlarda siz bo'sh joyingizning ishi bilan bog'liq bo'lgan oyoq izlarini joylashtiradigan ko'plab oziqlantiruvchi pozitsiyasi va imkoniyatlari bilan ishlaydigan mashinani ko'rib chiqish foydali bo'ladi.

Oziq-ovqat mahsulotlarining turlari:

1. Chiziq o'lchagichlari odatda past hajmli dunyo bilan bog'liq.

2. Matrix tepsisi ushlagichlari tarmoqli uchun mavjud bo'lmagan komponentlar uchun ishlatiladi.

3. Quvurlar ichidagi quvurlarni tarqatuvchi qismlarni tarqatuvchi qismlar.

4. Elektr tarmoqli (va g'altakning) oziqlantiruvchi qurilmalari odatda ancha qimmat turadi, lekin eng yaxshi uzoq muddatli sarmoya taklif qiladi. Elektr tarmoqli oziqlantiruvchi turli xil o'lchamlarda yagona birlik sifatida taqdim etiladi va 0201 qismini 56 mm dan katta qismlarga qadar qamrab oladi. Ko'pgina ishlab chiqaruvchilar hozirda bir nechta oziqlantiruvchi (bankni oziqlantiruvchi sifatida tanilgan) taklif qilmoqdalar. Ular 8 mm tarmoqli uchun ishlatilishi mumkin va har bir birlik uchun o'n ikkita 8 mm'lik besleme tarmoqli bilan birga kelishi mumkin.

10-rasm: Tarmoqli oziqlantiruvchi

Komponentlar ko'pgina shakllarda, masalan, tarmoqli, to'rtta paketlar, matrisli tovoqlar, naychalar, kesilgan chiziqlar va boshqalardagi diskret tarkibiy qismlardan iborat bo'lganligi sababli, sizning oziq-ovqat mahsulotlarini tanlash sizning ishlab chiqarishingizga bog'liq bo'lishi mumkin, lekin sizda mavjud bo'lgan har qanday cheklovlar. Yaxshi boshlang'ich nuqtasi mavjud bo'lgan oyoq izini olishingiz mumkin bo'lgan eng ko'p oziqlantiruvchi xarid qilishdir.

PROGRAMMA TA'MINOTI

Pick va Pleys mashinasini xarid qilishni ko'rib chiqayotganda, eng muhim fikrlardan biri dastur interfeysidir. Foydalanuvchilar uchun yaxshi ishlaydigan tizimning uchta asosiy maqsadlari mavjud: past va o'rta tovushli oraliqda, 8000 CPHgacha bo'lgan ko'rsatkichlar:

1. Foydalanish qulayligini maksimal darajada oshirish

2. Keng moslashuvchanlikni ta'minlash

3. Ishlashni optimallashtirish

11-rasm. Mashina tuproqni ushlab turadigan plita

Foydalanuvchi uchun qulaylik

Kichik va o'rta tovushli yig'ish operatsiyalari tez-tez amalga oshiriladigan loyihalarni o'zgartirishi kerak, chunki sozlash va ishlatishning qulayligi juda katta omil bo'lib, katta miqyosdagi operatsiyalar uchun bir xil sozlamalar yuz minglab komponentlarning ishini boshqarishi mumkin. Ish do'koni assotsiatsiyasi turli xil ishlab chiqarish talablariga javob beradigan keng hajmdagi hajm va komponentlarni tanlab olish uchun tezkor bo'lishi kerak. Mashinada shuningdek, keng ko'lamdagi komponentlar registri, juda kichikdan tortib juda katta hajmgacha, sozlash va sinovdan o'ta olmagan holda ishlov berishi kerak.

Aksincha, katta ishlab chiqarish mashinalari odatda in-line ichida joylashtirilgan bir necha modulni tanlash va joylashtirish tizimlaridan tashkil topadi, ular nozik chiziqli qismlar, chip shovkinlar yoki ixtiyoriy vazifalar uchun juda zarur. Bu yuqori hajmli ishlab chiqaruvchi ishlab chiqarish tezligini, samaradorligini va sifatini optimallashtirish uchun chiziqni sozlash imkonini beradi. Bunday muhitda uzoqroq o'rnatish osonlashishi mumkin, chunki u ishlab chiqarish samaradorligi bilan bog'liq bo'ladi.

Birinchidan, ba'zi bir asosiy savollar:

1. Siz ko'rib turgan model kompyuter bilanmi yoki dasturiy ta'minotmi? Bu yaxshi yoki yomon emas, chunki ba'zi foydalanuvchilar dasturiy ta'minotni o'z shaxsiy kompyuterlariga o'rnatishni afzal ko'radilar; biroq, to'liq integratsiyalangan tizim, dasturiy ta'minotning muvofiqligi muammosi bo'lmasligini ta'minlaydi va bu o'rnatish va sozlashni osonlashtiradi.

2. Mashina Windows ™ yoki maxsus tizim kabi tanish grafik foydalanuvchi interfeysi (GUI) ustida ishlayaptimi? Aksariyat operatorlar Windows konvensiyalarining intuitiv interfeysi bilan tanish bo'lishadi. Bu esa, ayniqsa, yangi mashina uchun mavjudligi tezlashtirilishida muhim omildir. Xususiy GUI uzoqroq o'rganish talabini talab qilishi mumkin.

Operatorning malakalarning to'plamlari quyidagilar bilan ta'minlanishi kerak:

1. Yaxshi hujjat

2. Hands-on training yoki videos

3. Mashinaning umumiy tarkibiy qismlarini va takroriy rutinlarni o'rgatish uchun yordamchi dastur

8000dan ortiq CPHni ishlaydigan mashinalar uchun murakkablik sezilarli darajada o'sib borayotganligi sababli, yanada yuqori egri chiziqni kutmoqdalar.

Moslashuvchanlik

Buning uchun muhim dasturiy vosita maxsus assemblerga katta moslashuvchanlikni beradi, ya'ni Universal CAD Translator funksiyasi (UCT). UCT foydalanuvchilarni dasturni yaratishga va uni o'lchashga yordam berish uchun mashinaning ma'lumotlar bazasiga pick-and-joy ma'lumotlarini import qilishga imkon beradi. Loyiha boshlanganda foydalanuvchi arxivlangan fayllar to'plamidan foydalanish uchun dasturni tanlaydi. Bu barcha dasturiy ta'minot yodlangandan beri, bir kengashdan boshqasiga tez o'zgartirish mumkin.

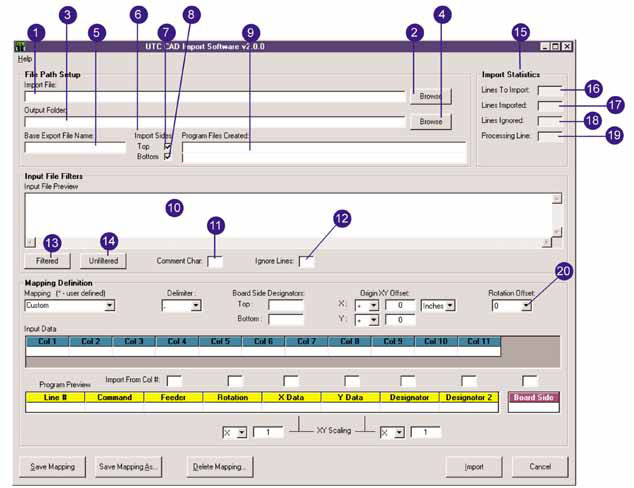

12-rasm: Universal CAD Translator (UCT) dasturiy ta'minot dasturi

Qidirib topish uchun yana bir xususiyat - asosiy oziqlantiruvchi va komponent ma'lumotlar bazasi. Operator komponent ma'lumotini saqlagach, u erda abadiy bo'ladi va har qanday yangi konfiguratsiya sozlamalariga kirish va ularni import qilish mumkin. Komponentlarni qo'shganingizdek, ushbu ma'lumotlar bazasi o'sib boradi, shuning uchun vaqt o'tishi bilan siz ozroq vaqtni dasturlashingiz va ko'proq vaqt ishlab chiqarasiz. Ko'pincha, ma'lumotlar bazasi inventarizatsiyani eslab qoladi, shuning uchun siz komponentlardan foydalansangiz, qolgan hissa har doim tekshirilishi mumkin bo'ladi. Bu rejalashtirish va inventarizatsiyalashni rejalashtirish uchun ajoyib xususiyat.

Siz hisobga olgan tizim faqatgina komponent ma'lumotlar bazasidan emas, balki muayyan kengashlar uchun ma'lumotlarni saqlayaptimi-yo'qligini tekshirib ko'ring. Agar shunday bo'lsa, u faqat ma'lum tarkibiy komponent ma'lumotlarini eslab qoladi va barcha mavjud inventarlarni ko'rsatmaydi.

13-rasm: Optimallashtirish uchun oflayn rejimdagi simulyatsiya ekrani

Optimallashtirish

Ba'zi yordam vositalari tez-tez tizimni o'rnatish va dasturlashda yordam berish uchun yaxshi mo'ljallangan mashinaga ega. Optimallashtirilgan ish faoliyatini ta'sir qiladigan eng muhim dasturlardan biri - oflayn dastur.

Oflayn dasturiy ta'minot foydalanuvchini dasturlash uchun uzoqlashtirilgan muhitda yig'ish va joylashtirish jarayonini simulyatsiya qilish imkonini beradi. U har qanday kompyuterga o'rnatilishi mumkin va mashina GUI kabi ko'rinadi. Foydalanuvchilar ushbu dasturni funktsiyalarini tartibga solish va dasturlarning chiziqlarini eng samarali foydalanish va tezlashtirish uchun o'zgartirishi mumkin, masalan, bir xil ketma-ketlikdagi shunga o'xshash tarkibiy qismlarni to'plab, jamoa o'zgarishlarini kamaytirish va shu funktsiyalarni bajarish uchun zarur bo'lgan vaqt. Bundan tashqari, mashinada ishlamasdan oldin ko'p taxtalar uchun taxtali arizalari ham yaratilishi mumkin.

Ishni o'zgartirishni tezlashtirish uchun dastur interfeysida matrisli tovoqlar o'rnatilishi, tarmoqli oziqlantiruvchilarni aniqlash va ko'rish markazlashuvini o'rgatish kabi umumiy amaliyotlar uchun pastki rutinlar bo'lishi kerak. Oxirgi nuqta bo'yicha tasvirni kengaytirish aniq va ravshan bo'lishi kerak; agar bo'lmasa va mashina komponentni tan olishni qiyinlashtirsa, natija noto'g'ri ishlashga olib kelishi mumkin. Yaxshi ishlab chiqilgan dasturiy interfeysi qabul qilinadigan qismning barcha vakili bo'lgan har bir komponentning turi uchun rasm sifatini qamrab oladi va tasdiqlangan fayl sifatida saqlaydi. Bu tezlikni, takrorlanadiganlikni va samaradorlikni oshiradi va yakuniy sifatni oshiradi.

Boshqa masalalar

Sifatni tanlash va joylashtirish mashinasining jismoniy xususiyatlari "yumshoq" xususiyatlarga ega bo'lgani uchun juda muhimdir. Quyidagilarni tekshirib ko'ring:

1. O'rnatish yoki fabrika tayyorgarligi mavjudmi?

2. Uzoq tashxis - Sizning sotuvchingiz buni onlayn qo'llab-quvvatlash orqali ta'minlay oladimi?

3. Muhim dastur ta'minoti yangilanishlari - ular bepul yoki narxiga ega bo'ladimi?

4. Dasturiy ta'minot interfeysi oldindan sotuvga o'rganish uchun mavjudmi?

VENDOR SUPPORT

Har qanday SMT mashinasini baholashda, zavodni qo'llab-quvvatlashni xaridingizning eng muhim aktivlaridan biri sifatida ko'rib chiqing. Kompaniyaning o'z mijozlariga qanday munosabatda bo'lishini bilishning eng yaxshi usuli og'zaki so'zdir. Bir nechta xaridor bilan mashinada, sotuvchida va ular bilan ta'minlayotganidan baxtli ekanini bilish uchun suhbatlashing. Ishlab chiqarish zavodi qayerda? Telefon orqali moslashtirish masalalarini hal qilishda yordam bera oladimi? Voizlik xizmatini taklif qilyaptimi? Zudlik bilan jo'natish uchun zahiradagi ehtiyot qismlar bormi? Qo'lda ishlaydigan, mashina yordamida yoki qo'lda ishlaydigan qo'lda ishlaydigan mashinalarni sotib olish va joylashtirish uchun juda ko'p foydalanilmagan bozor mavjud bo'lmasa-da, etkazib beruvchilardan sohada o'zlarining eski mashinalari haqida so'rash yaxshi bo'lar edi, va yo'lda ehtiyot qismlar mavjud bo'lsa, va ular eskirgan bo'lsa zahira qismini sozlash qobiliyati haqida. Mahsulotning kutilayotgan hayot aylanishi nimani anglatishini so'rang. Sanoat standarti etti yil. Esingizda bo'lsin, haqiqiy ishlab chiqaruvchi va uskunani etkazib beruvchisi yoki distribyutori o'rtasida farq bor.
