Elektronika ishlab chiqarish sanoatidaYuqori - aniqlikSmart mashinasiMahsulot sifati va barqarorligini ta'minlash uchun asosiy jarayon. Yuqori andoza yuqori darajada - Tez joyni joylashtirish mashinasi sifatidaNeoden N10pYuqori - yuqori - yuqori darajadagi tuman taxtalarining aniqlik talablarini qondirish uchun ajoyib o'yin ko'rsatadi. Biroq, o'z salohiyatini to'liq ochish, xususan, tegishli dasturlarni amalga oshirish, xususan, fidocial punktni sozlash va komponentli komponentlash uchun "savdo fokuslari" ni o'zlashtirish va- juda muhimdir.

Ushbu blog posti asosiy tushunchalarni bekor qiladiNeoden N10P Foydalanuvchi qo'llanmasi, - Maysacond - SHARJALARNI SHARXNIKA FAOLIYATIDA XAVFSIZLIGI QO'ShIMChA QO'ShIMChA KO'RSATISh.

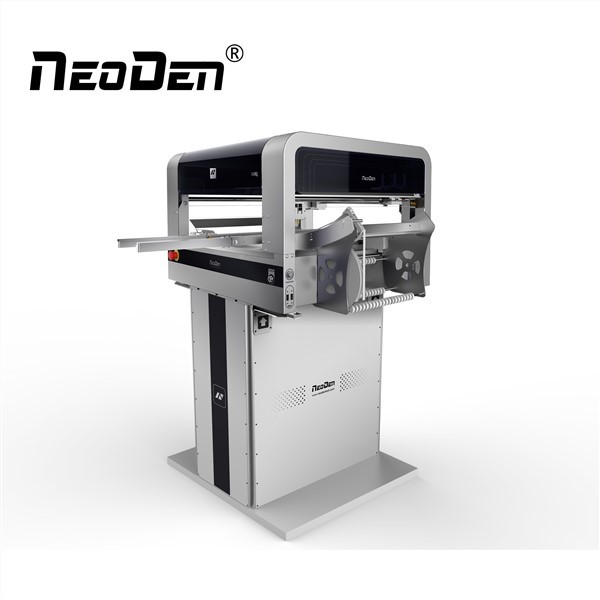

NeoDen N10p SMT machine

PCB FIDUPAL balllari va kelib chiqishi kompyuterning "GPS" kompyuterlarining "GPS" ni aniqlash va joylashtirish harakatlari uchun ish boshlang'ich va havolasini aniqlash uchun "GPS" sifatida xizmat qiladi. Ushbu bosqichda har qanday og'ish keyingi komponentlarni joylashtirish aniqligini anglatadi.

PCBning kelib chiqishi:Bu PCB koordinatalari tizimi va mashinasozlik tizimi o'rtasida hisoblash moslamasi bo'lib xizmat qiladi. Joylashtirish fayl doirasida faqat kelib chiqishi koordinatalari mashinaning koordinatalari; Boshqa barcha komponentlar koordinatalari bu kelib chiqishi bilan bog'liq.
FIDUSIAL POLT:Odatda PCB Kengashidagi maxsus belgilar. Bular mashinani ko'rish tizimi tomonidan PCBning pozitsiyasini va yo'nalishini aniq belgilab, PCB-dagi PCB konventsiyasi paytida yuzaga keladigan kichik og'ishlarni qoplash uchun ishlatiladi. Neoden N10p ushbu belgilarni aniq aniqlash uchun chap va to'g'ri fideial nuqta kameralari bilan jihozlangan.

Neoden N10P PCB kelib chiqishini sozlashning ikkita usulini taklif etadi:

Avtomatik hisoblash rejimi:Doimiy ravishda to'rtburchaklar uchun dastur "Tizim sozlamalari" va Chegaraning kengligi va chegara kengligi bilan birlashtirilgan "PCB Pastki o'ng burchak" ga asoslangan dasturiy ta'minotni avtomatik ravishda hisoblab chiqadi. Bu samarali va tezkor usul.
Qo'lda kalibrlash rejimi:Agar sizning PCB tartibsiz shaklga ega bo'lsa yoki - - - {avtoulovni hisoblash "tugmachasini olib, uni qo'lda topish va qulflash uchun" Allage "tugmasini bosing.

Ma'lumot punktlari odatda "PCB" dasturiy interfeysida, panelizatsiyaning vaqtida joylashtirish aniqligini oshirish uchun o'rnatiladi.

Ma'lumot nuqtasini qo'shish uchun "Qo'shish" tugmasini bosing.
Ma'lumot nuqtasini blokirovka qilish uchun "Pozitsiya [Hujumlash] funktsiyasini" Pavlus [tekislash] funktsiyasidan foydalaning.
Agar fayl koordinata fayl orqali olib kirilgan bo'lsa, va qo'lda dasturlash tanlanmagan bo'lsa, bu funktsiya faqat ma'lumot punkti parametrlarini ko'rish uchun. Bu xatolarni kiritishning oldini olish uchun muvofiqlashtiruvchi qiymatlarni o'zgartirmaydi.
Qo'lda dasturlash yoqilganda, ma'lumotnoma koordinatalari qidirish va saqlash uchun ma'lumot punkti kamerasini ishlatish mumkin.

PCB kelib chiqishi va ma'lumotnomalarini aniq belgilab, siz keyingi barcha tarkibiy qismlar bo'yicha to'g'ri joylashtirish uchun mustahkam asos yaratasiz.

Kalibrlash yuqori - yuqori - aniq joylashtirish uchun yana bir muhim qadamdir. Tanlangan tarkibiy qismlarda ikkilamchi tekshiruvni amalga oshirish uchun mashina ko'rish tizimini ishga tushiradi, ularning mavqei, burchagi va o'lchamlari bilan tanishishni ta'minlaydi va terlash jarayonida yuzaga keladigan mayda og'ishlarni to'g'rilaydi.

Neoden N10p to'rtta asosiy vizual kalibrlash usullarini taklif etadi. Tarkib turlari turi va aniq talablar asosida quyidagi talablar:

Hech qanday chora yo'q:Kamera tekshiruvisiz to'g'ridan-to'g'ri joylashtiring. Agar komponentning aniq talablari juda past bo'lmasa, tavsiya etilmaydi.
Fly Calib:Ko'tarlar va sig'imlarga o'xshash kichik qismlarga javob beradi. Uchish kamerasi tezkor ravishda tasvirlarni qabul qiladi va - {{2} {{2} {{2} {{{2} {- plyaji boshchiligida yuqori samaradorlikni taklif qilmoqda.
IC kalibrlash:Sop paketlari kabi kattaroq paketlar bilan ic komponentlari uchun mos keladi. Yuqori - Tekshiruv boshi pechka kamerasiga etib borganda aniq tan olinadi.
Ic kalibrlash:Yuqori - aniq iCs uchun mo'ljallangan. Mashina dastlabki tan olishni amalga oshiradi, so'ngra burchakni moslashtiradi, so'ngra burchakni o'zgartiradi va burchakni burchak qo'yishni istisno qilish, alohida joylashtirishni ta'minlaydi.

Vizual kalibrlash aniqligini ta'minlash uchun komponentlar parametrlarini to'g'ri sozlash.

Komponent o'lchamlarini oling:Uzunlik va kenglik "Tanib olish testi" yoki "Fotot sinovi" orqali sotib olinishi mumkin. Ushbu testlar "ta'sir qilish", "Flash" va "Yorqinlik" kabi parametrlarni tasdiqlaydi.
Joylashtirish tezligini va balandligini sozlang:Joylashtirish aniqligini oshirish uchun, ayniqsa tikanlar, sig'imlar va kichikroq imasoq uchun 0402 o'lchamdagi yoki kichikroq, E - E {{{- EXSI harakat tezligini kamaytiring. Bundan tashqari, joylashtirish balandligi odatda komponent qalinligidan 0,2 mm kam bo'lishi tavsiya etiladi.
Shovqinni kamaytirishni belgilang:Muqovalarni aniqlash jarayonida yorqin dog'lar yoki boshqa aralashish punktlari nomuvofiq tan olishni keltirib chiqarishi mumkin. Shovqinni kamaytirish parametrlari ushbu masalani samarali hal qiladi.

Yuqori - aniq joylashtirish nafaqat to'g'ri dasturlash, balki kundalik uskunalarni saqlash va o'z vaqtida bartaraf etish bo'yicha ham bog'liqdir.

Tozalik saqlang:Ish joyini axlatxonalar va treklar toza ekanligiga ishonch hosil qiling. Kontaminatsiya vizual tan olish aniqligiga ta'sir qiladi, chunki ifloslanish vizual tan olishning aniqligiga ta'sir qiladi.
TekshirmoqassimilyatsiyaNozul: Kerak bo'lganda ularni axloqsizlik yoki deformatsiya qilish, tozalash yoki almashtirish uchun tozalagichni tekshiring.
Magnit shovqindan qoching:Xira magnit materiallarini x - EXIS va y - aniqlik muammolarini oldini olish uchun Axis magnit tarozilaridan uzoqroq joyda saqlang.

Agar joylashtirish aniqligi muammosi yuzaga kelsa, umumiy sabablar quyidagilardan iborat:

Tan olish xatolari:Nozaga yoki joylashtirish boshida shovqin nuqtalarini tekshiring. Ko'krak yoki qorin aralashuv punktlarini almashtiring.
Malumot nuqtasi topilmadi:Odatda noto'g'ri kelib chiqishi sozlamalari yoki moslama nuqtasini topa olmagan mashinadan kelib chiqadi. Kelib chiqishi sozlamalarini tekshiring.
Noto'g'ri kalibrlash:Doimiy masalalar kamera kalibrlashini yoki yaxshi - Nozzle markaziy joylashuvini sozlash.

Neoden N10P ning yuqori - aniq joylashtirish qobiliyati shunchaki xususiyat emas, ammo qat'iy dasturlash mantiqiy va ehtiyotkorlik bilan ishlashi uchun qurilgan. PCB ma'lumotnomasini yaxshilab tushunish va malaka oshirish orqali, shuningdek, vizual kalibrlash texnikasi, siz ishlab chiqarish samaradorligi va mahsulot sifatini sezilarli darajada oshirishingiz mumkin. Yodingizda bo'lsin, har bir sinchkovlik strelka yuqori yakuniy mahsulot sifatiga tarjima qilinadi.

Agar Neoden N10P-ning texnik xizmat ko'rsatish tafsilotlari haqida ko'proq ma'lumot olish yoki istash paytida biron bir muammoga duch kelsangiz, iltimosBiz bilan bog'lanishistalgan vaqtda. Bizning professional jamoamiz bag'ishlangan qo'llab-quvvatlashga tayyor.
