Lehodlarni ko'rish va boshqalar To'lqin lehiming: ularning ijobiy va salbiy tomonlarini har tomonlama tahlil qilish

Kirish

Tekshiruv, lehimchilikning nozikligi va barqarorligi mahsulot sifatini baholash uchun muhim ko'rsatkichlardir. Yuqori sifatli lehim qilish jarayoni elektron tarkibiy qismlar o'rtasidagi elektr aloqasi barqaror va ishonchli, shuning uchun mahsulotning ishlashi va xizmat ko'rsatish muddatini kengaytirishini ta'minlaydi.

Smta roqsoqolpechkaLehim - bu elektronika ishlab chiqarishda ishlatiladigan lehimchilik jarayonidir, asosan, ular bosilgan elektron platalaridagi sirt tuzilish qismlarini tuzatishda ishlatiladi.

To'lqin lehimpechkaAvtomatlashtirilgan payvandlash texnologiyasi, uning asosiy printsipi - bu kompyuterning lehim shaklini (ya'ni qo'rg'oshin qotishmasi yoki etakchilik qotishmasi yoki etakchi qotishma).

Ushbu maqolada biz ma'lumot berish uchun tegishli payvandlash usulini tanlash uchun, elektron ishtiyoqli va PCBA ishlab chiqaruvchilariga lehodlarni ko'rish va xiyonat qilishning afzalliklari va kamchiliklarini taqqoslaymiz.

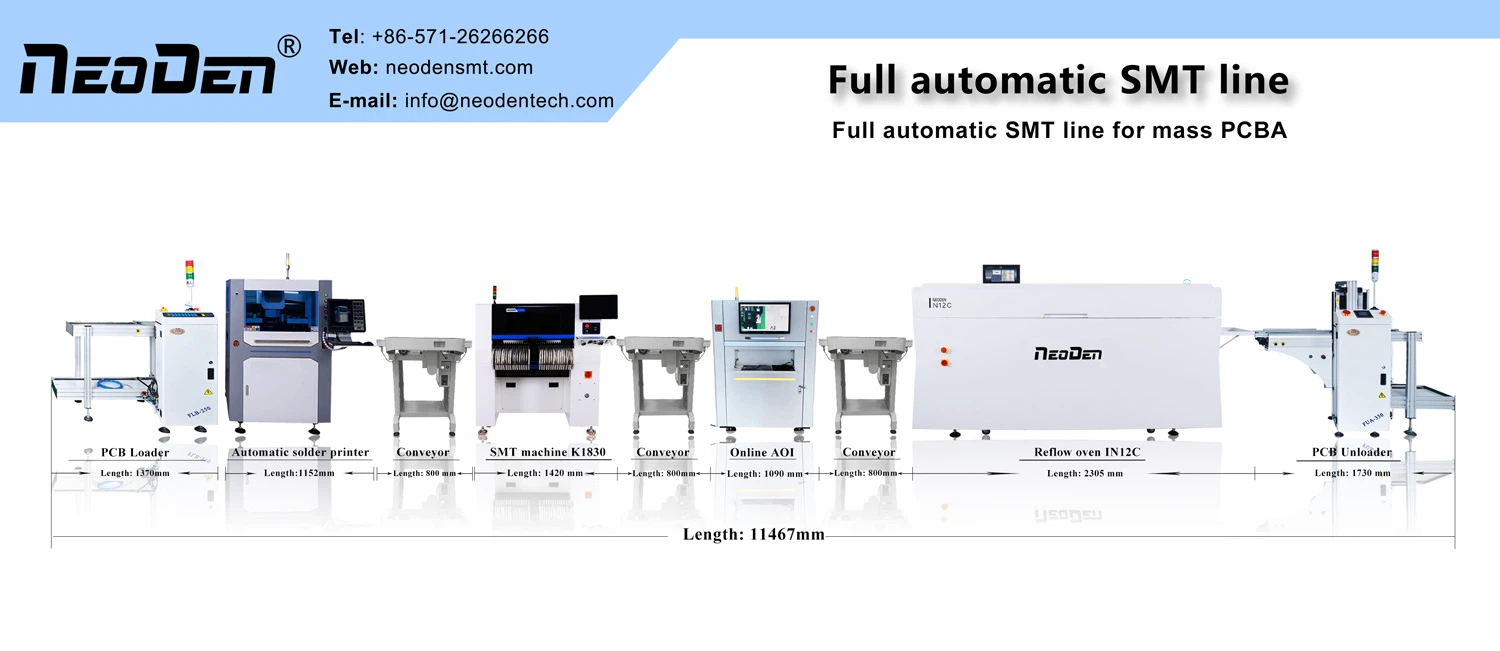

I. Refow mashinasi

1. Oxirgi mashina ish oqimi

• Xizmat qilish darajasi:PCB Xizmat qilish harorat zonasiga, erituvchilarning ushbu bosqichi erituvchida, lost yostiqchalari, lehim qoplamasi va pinlarning tarkibiy qismlari bug'lanmoqda. Lehimchilik asta-sekin yumshatadi, yostiqlarni qoplaydi, yostiqni qoplaydi, yostiqni qoplaydi, yostiqni, yostiqni, komponentli pin va kislorod izolyatsiyasini, shu bilan xizmat qilish jarayonida oksidlanishning oldini oladi.
• Lehim bosqichlari:PCB haqiqiy lehim maydoniga kirganida, harorat tez o'sib boradi, odatda 2-3}}}} darajasida. Ushbu jarayon davomida lehim pastasi eritilgan shtatga etib boradi, suyuq maeyalar varaqalari, komponent leterlari va pinlar orasidagi komponentlar interfeysi va pinlar orasidagi metall aralashmalarini, durang xamiri shakllantirish uchun metall aralashmalarini yaratish.
• Sovutish bosqichi:Xohdorlarni tugatgandan so'ng, PCB lehimchilikning kuchi va barqarorligini ta'minlash uchun sovutish zonasiga kiradi.

2. Oflayn mashina materiallari

• Lehimer pastasi:Lehim va oqim aralashmasi. Lehim odatda qalay-qo'rg'oshin qotishmasi yoki qo'rg'oshinsiz lehim, oqim oksidi oksidlarni olib tashlashga va lehimlarni osonlashtirishga yordam beradi. Iltimos, elektron komponentlar va PCB o'rtasidagi bog'liqlikni o'rnatish uchun oqovander jarayoni davomida isitgichni isitadi va eritiladi.
• PCB:Lehimchilik uchun asosiy substrat materiallari. Odatda bu epoksi qatronlari, shisha fiberglas va boshqa mustahkamlovchi materiallar va mis folga bilan qoplangan.

3. afzalliklari

OfLown mashinasi oksidlanish va lehimchilik kamchiliklarini kamaytiradi (masalan, g'ovaklilik, soxta lehimlash) va oldindan haroratni boshqarish (to'rt bosqich: rezerizatsiya, erigan va sovutish).

Okher mashinasi mashinasi elektron mahsulotlarni miniatlashtirish tendentsiyasiga moslashtiradi va yuqori zichligi mikroektivlari (masalan, SMD qurilmalari).

Oliy darajadagi avtomatlashtirish, qo'lda ishlashni kamaytirish, payvandlash tsikliga qisqartirish.

4. Kamchiliklari

Oflash mashinasi nisbatan qimmat va muntazam parvarish va kalibrlash, ishlab chiqarish xarajatlarini ko'paytirishni talab qiladi. Bundan tashqari, uskunaning ishlashi va texnik xizmat ko'rsatish ixtisoslashtirilgan texnik xodimlarni talab qiladi, mehnat xarajatlarini ko'paytiradi. Leharish jarayoni davomida lehim sifatining sifati turli omillar, masalan, haroratning noto'g'rilanishi, oldindan ishlov berish va sovutish jarayonini noto'g'ri nazorat qilish, bu mahsulotning ishonchliligi va chidamliligiga ta'sir qilishi mumkin.

II. To'ldiruvchi pechka

1. Ish oqimining ko'rinishiTo'lqin lehimpechka

• Xizmat qilish:Xohlash jarayonining elektron tarkibiy qismlariga termal kongentsiyani minimallashtirishga yordam beradigan, shuningdek, erituvchi atrof-muhitni qayta ishlashini va ishonchli ekanligiga yordam beradi.
• To'lqin avlodlari:To'ldirgichli lehimchilik pechlari eritilgan pot bilan jihozlangan, eritilgan lehim suvining to'lqinlarini yaratadi. Lehim idishida odatda etakchi bo'lmagan, odatda, maxsus haroratda, odatda 1-3} darajasida etakchi bepul. Lehim idishi balandligi va shakli uchun sozlanishi mumkin. To'lqinning balandligi va shakli kerakli xom yopishtirilgan bo'g'inlarni yaxshilab ushlab turish va yoritishni ta'minlash uchun PCB dizayni va komponent talablariga mos ravishda sozlanishi va qamrab olish talablariga moslashtirilishi mumkin.
• PCBni yig'ish kanali:Konveyer tizimi PCB komponentlarini krest bilan boshqaradi, iltimos, lehim yoki kuchli ulanishlarni hosil qiladi. PCB orqali olib boriladigan etakchi bo'lgan teshikli qismlar, ayniqsa to'lqin xodimi bilan yaxshi mos keladi, chunki to'lqinli karam bilan ishonchli aloqa qiladi va ishonchli loqing qo'shimchasini yaratadi.
• Sovutish va davolash:PCB yig'ilishi to'lqindan o'tgach, u sovutish zonasiga kiradi. To'g'ri sovutish, lost qo'shimchining tarkibiy qismini, komponentning sirtini siljitishning oldini olishdan oldin o'zgarishi oldini olish uchun juda muhimdir. Ushbu sovutish jarayoni haroratning tez o'zgarishi tufayli singan leyder bo'limi yoki shikastlangan komponentlar kabi issiqlik shoklari va potentsial kamchiliklarning paydo bo'lishini minimallashtirishga yordam beradi.

2. To'ldiruvchi pechda ishlatiladigan materiallar

To'ldiruvchi pechda ishlatiladigan materiallar asosan lehim panjaralari va fluzes mavjud. Lehim bar - to'lqin, to'lqinlarning yadro materiali, odatda qalay yoki qalaydan qo'rg'oshin qotishmasidan foydalanadi. Xaridlar panelining asosiy tarkibiy qismi SN va Ba'zida esa eritmaning ishlashini pasaytirish va lehim ishlarini yaxshilash uchun qo'shilgan. Pb -37 pB -37 pB -37 kabi pir-etuk qotishmalari uning tor eritilishi oralig'i, yaxshi namlik, ajoyib mexanik va fizikaviy xususiyatlar tufayli keng qo'llaniladi.

3

• Yuqori tezlikdagi lehimchilik:To'ldirish jarayoni juda samarali hisoblanadi, chunki PCB lehim to'lqinlari orqali o'tayotganda bir nechta tarkibiy qismlar libos bo'lishi mumkin. Bu yig'ish vaqtini kamaytiradi va uni yuqori hajmli ishlab chiqarish uchun ideal echim qiladi.
• Teshikdan olingan komponentlarni lehimlash:Yo'l-yo'lakay pech, ayniqsa, to'lqin xodimi qo'rg'oshinlar bilan samarali aloqa qiladi va kuchli lehimchini yaratadi.
• Ishonchli xujumlar:To'ldirilgan lehimlash jarayoni yaxshi namlangan va ishonchli xujumlarni ta'minlaydi, eritilgan lehim bilan to'liq aloqada bo'lganligi sababli, komponent va PCB prokladkalari bilan to'liq aloqasi tufayli.

4. Kamchiliklari

To'lqinli lehimchilik kichik tarkibiy qismlarda qiyin. Yuzaki o'rnatish moslamalari kichik haroratda shikastlangan yoki undan yuqori haroratli to'lqin lehimlashi mumkin bo'lgan yoki boshqa joyga ko'chirilishi mumkin bo'lgan mayda, nozik qo'rg'oshinlar yoki prokladkalar mavjud.

To'ldiruvchi pech jarayoni PCBning muayyan joylariga kirishni cheklashi mumkin, bu aniq joylashtirish yoki nozik lehim texnikani talab qiladigan shaxsiy tarkibiy qismlarni talab qiladi. Bunday hollarda, mahkam yoki qiyin joylarda kerakli lehim kiyishni ta'minlash uchun tanlangan lehim yoki qo'lda to'ldirish usullari talab qilinishi mumkin.

III. Tekshirish

1. Qo'llaniladigan stsenariylarni tahlil qilish

1.1 Pechni Onni aks ettirish uchun dastur stsenariylari

• Yuqori zichlik, miniharlashtirilgan PCB dizayni:sirt o'rnatilgan komponentlar uchun.
• Gibrid integratsiyalashgan Millatlar kengashi yig'ilishi:Lehim qilish jarayonini ko'rish jarayonida gibrid integratsiyalangan elektron taxtalardagi yuqori zichlikning yuqori zichligi oshishi kerak.
• Miniaturizatsiyalangan elektron mahsulotlar:Elektron mahsulotlarni miniatlashtirishni oshirish bilan, aks sadolash texnologiyasi miniatdalashtirilgan elektron mahsulotlar ishlab chiqarishning muhim vositasiga aylandi.

1.2 To'ldiruvchi mashinaning dasturiy stsenariylari

To'lqinli lehimlash mashinasi turli xil elektron komponentlarni, shu jumladan rezistorlar, sig'imlar, indevtsiya, diodlar, tranzistorlar, integratsiyalashgan mikrosxemalar payvandlashda keng qo'llaniladi.

To'lqinli lehim mashinasi ulagichning pinlari va elektron tizimlaridagi tokchalar o'rtasida mustahkam aloqalarni o'rnatish uchun ulagichlarni payvandlash va butun elektron tizimning barqarorligini va ishonchliligini oshirishga yordam berishi mumkin.

2. Xarajat-imtiyoz tahlili

2.1 Atrof-uskuna investitsiya xarajatlari

• Lehering pechini unutadi:Odatda yuqori narxlar, ayniqsa yuqori darajadagi shaklli pech va ko'p haroratli rulo lehim mashinasi. Dastlabki investitsiyalar katta va yuqori byudjetni egallashi mumkin. Yuqori ishlab chiqarish uchun javob beradi va payvandlash ehtiyojlarining yuqori darajada, uning dastlabki investitsiyalari dastlabki investitsiyalar uchun uzoq muddatli foydalanishni tashkil qilishi mumkin.
• To'ldiruvchi pech:Kichik o'lchamdagi ishlab chiqaruvchilarga nisbatan past boshlang'ich investitsiyalar. To'lqinli lehimchilik keng ko'lamli oddiy lehimchilik uchun mos keladi, ammo murakkab taxtalar bilan ishlashda qo'shimcha uskunalar konfiguratsiyasini talab qilishi mumkin.

2.2 Ta'minot xarajatlari

• Lehering mashinasi:Lehim sifatini va samaradorligini ta'minlash uchun muntazam parvarish va kalibrlash talab etiladi. Bu ixtisoslashgan texnik xodimlarga xarajatlarni jalb qilishi mumkin. Texnologiyalarning murakkabligi tufayli, parchalanishlar uzoq vaqt talab qilishi mumkin, ishlab chiqarishning pasayishiga olib keladi, shu bilan potentsial xarajatlarni ko'paytirishga olib keladi.
• To'ldiruvchi pech:Ta'minot nisbatan sodda va odatiy tekshiruv va tozalash odatda etarli. Aksariyat hollarda, asosiy texnik xizmat va muammolarni bartaraf etish operator tomonidan bajarilishi mumkin. Uskunaning tarkibining nisbiy etukligi tufayli umumiy kamchiliklar narxi past va uskunalar odatda almashtirish va yangilash uchun uskunalar osonroq.

2.3 Uzoq muddatli xarajatlarga foyda

• Lehering pechini unutadi:Yuqori zichligi va yuqori darajadagi lehimchilik ehtiyojlari uchun olingan yuqori sifatli payvandlash stavkalari va yuqori darajadagi lehim ehtiyojlari uchun zarur bo'lgan kamchiliklar tizimi Reaker va QK xarajatlarini uzoq muddatli tejashga olib kelishi mumkin. Ishlab chiqarish ko'lami oshgani sayin, iqtisodiy nafaqalar asta-sekin, aniq elektron mahsulotlar, mahsulotning ishonchliligini oshirish uchun aniq elektron mahsulotlar, yuqori sifatli loting bo'limi ishlab chiqariladi.
• To'lqinli loading:Ommaviy ishlab chiqarish uchun ideal, arzon narxlardagi xarajat darajasi yuqori qismlarga nisbatan raqobatdosh ustunlikni beradi. Oddiy va standartlashtirilgan ishlab chiqarish jarayonlarida uning tezkor lehim tezligi va arzon parvarish qilish uzoq muddatli xarajatlarni pasaytiradi.

Xulosa qilmoq

Bizning o'ng payvandlash jarayonini tanlashimiz ishlab chiqarish ehtiyojlariga asoslanishi kerak. Umid qilamizki, ushbu maqola sizning fikrlaringizni aniqlashga va vaziyatingizga mos keladigan ma'lumotni taqdim etishga yordam beradi. Kelgusi rivojlanish va payvandlash texnologiyasini qo'llash va ariza berishni muhokama qilishimiz uchun tajriba va qarashlaringizni baham ko'rishingiz mumkin.
